Скважинные щелевые фильтры производства ООО «ПП «ТЭКО-ФИЛЬТР» применяются при бурении и обустройстве скважин. Щелевой фильтр устанавливается в водозаборной части колонны и служит для очистки воды от механических примесей. При этом позволяет свободно проходить чистой воде внутрь трубы.

Механические частицы, которые всегда содержаться в грунтовых водах, могут способствовать снижению дебета скважин, заиливанию, а также негативно влияют на долговечность работы погружных насосов. Поэтому при организации водозаборных скважин нельзя пренебрегать установкой скважинного фильтра.

Конструкция фильтра, а также применяемые при его изготовление материалы имеют большое значение для продолжительности и надежности функционирования скважин.

Скважинный фильтр обычно состоит из следующих основных элементов:

  • несущая труба с перфорацией в зоне водяного пласта;
  • фильтрующий элемент, установленный поверх перфорации;
  • отстойник для шлама.

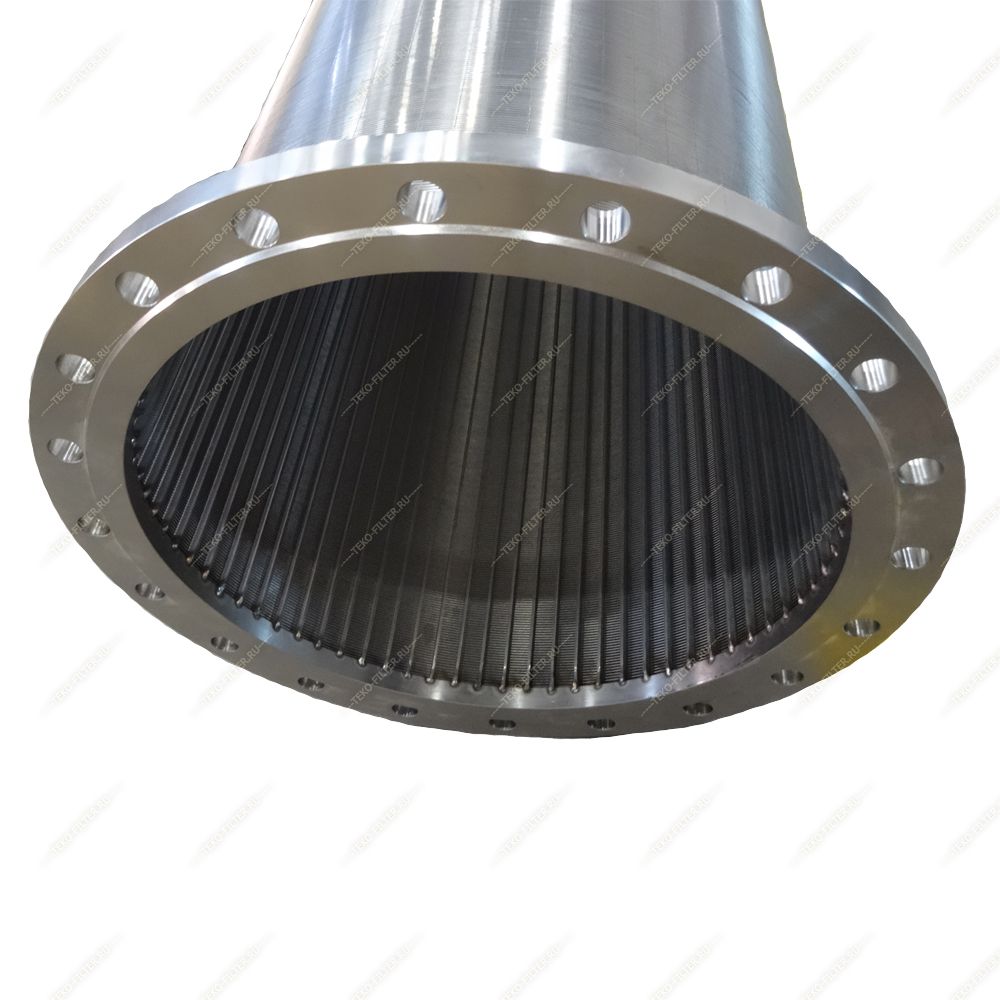

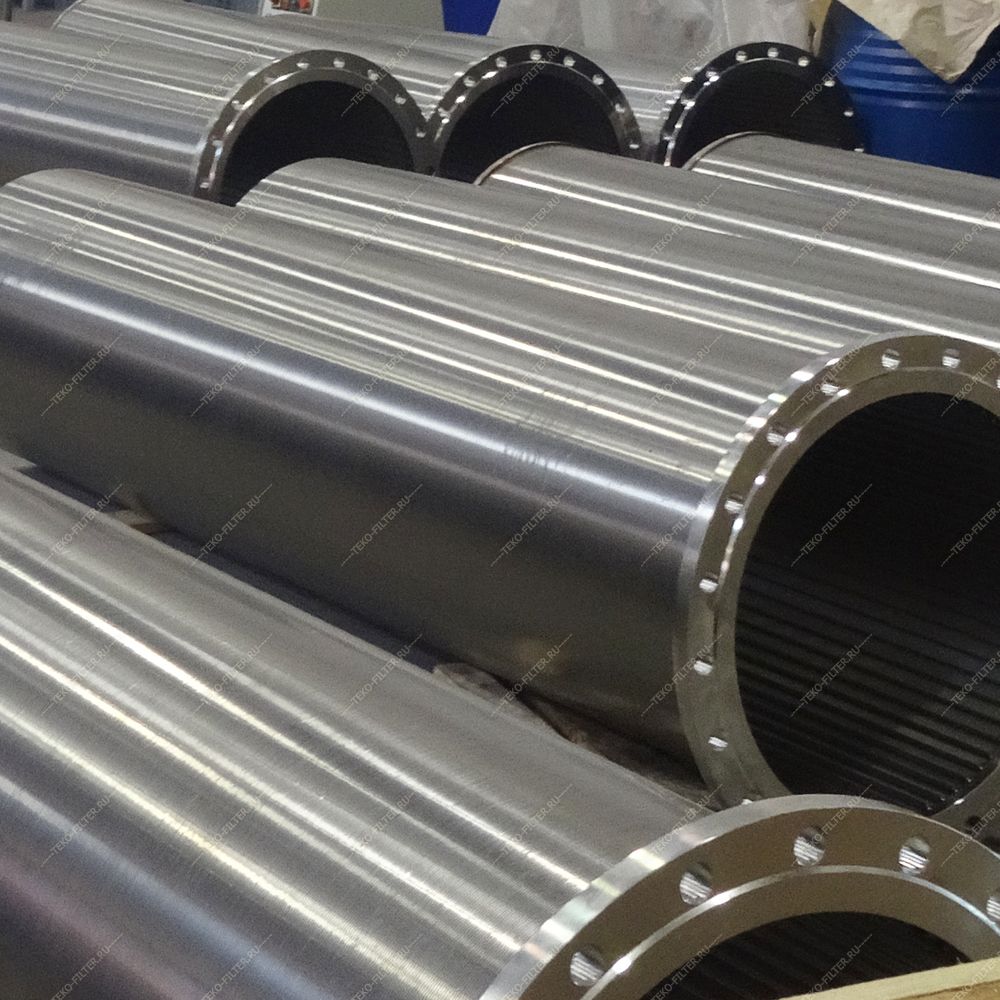

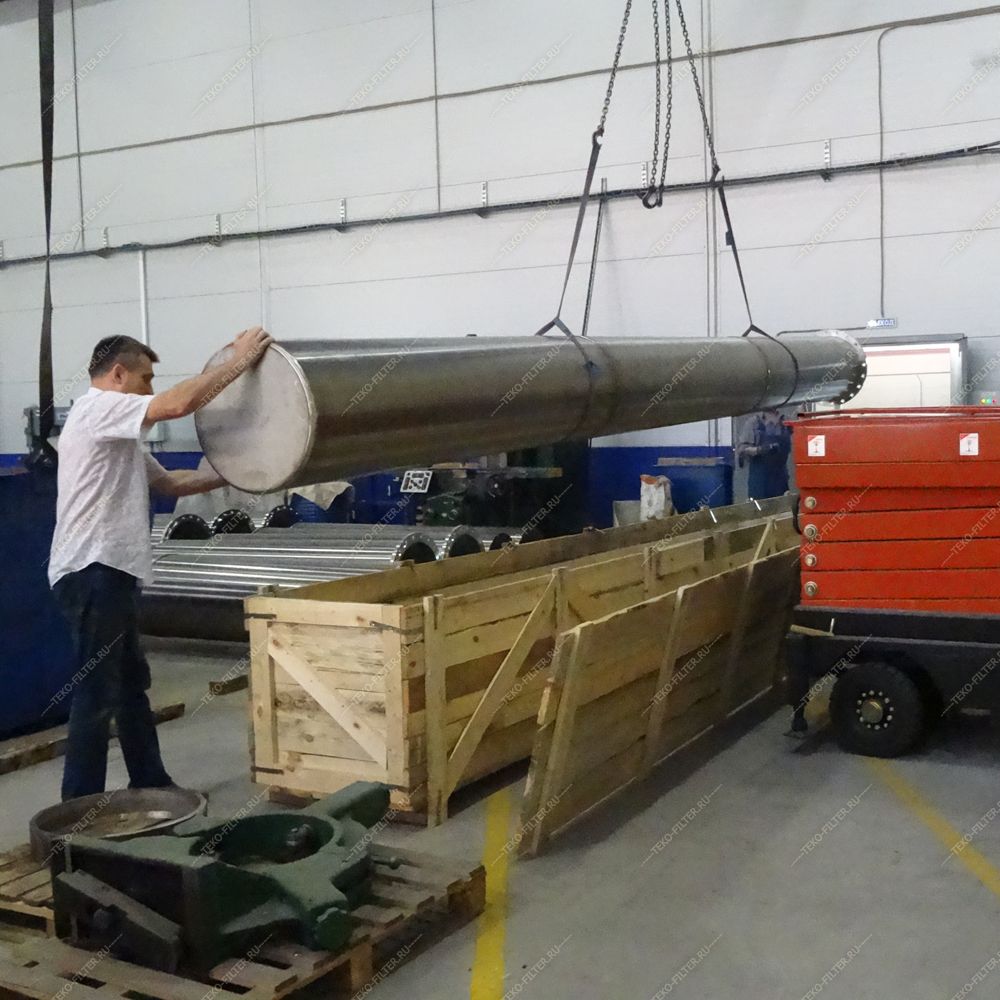

Скважинный фильтр
Скважинный фильтр
Скважинный фильтр
Скважинный фильтр
Скважинный фильтр
Скважинный фильтр
Скважинный фильтр
Скважинный фильтр
Скважинный фильтр
Скважинный фильтр

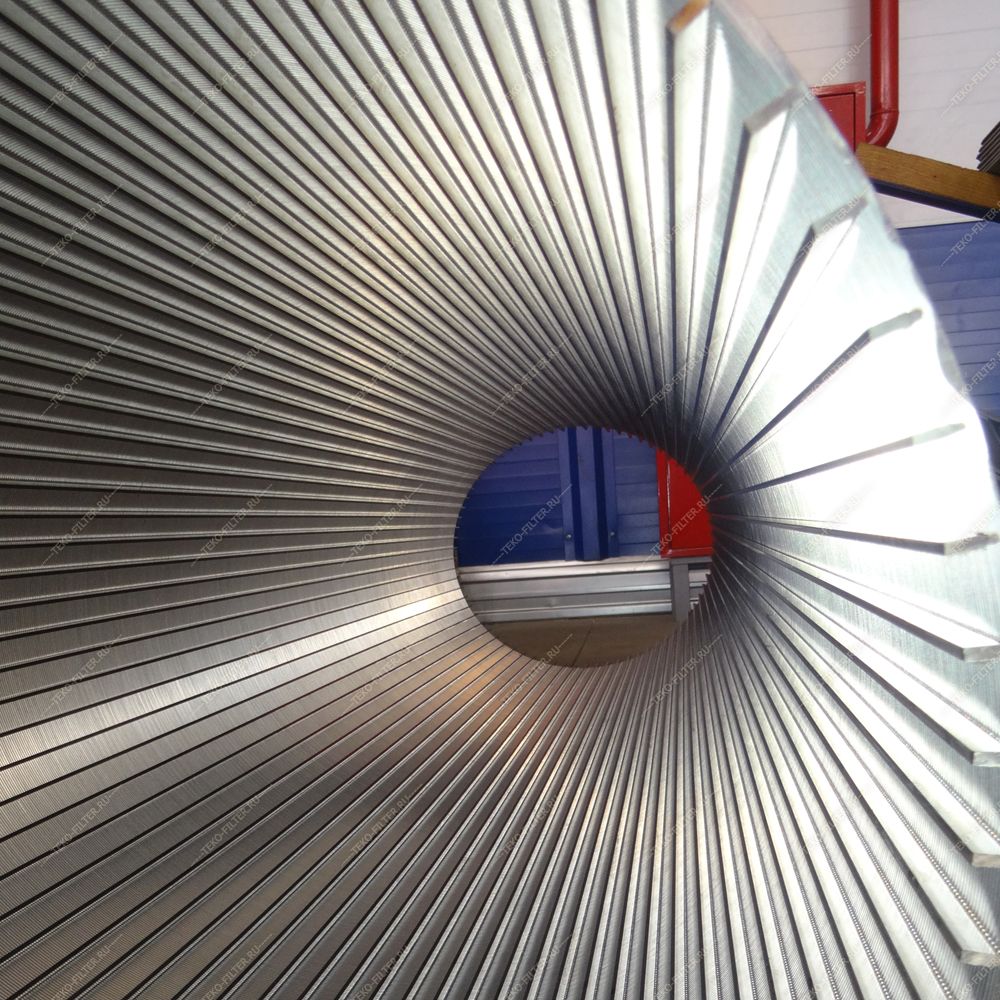

Основным функциональным элементом скважинного фильтра является фильтрующий элемент. Компания «ТЭКО-ФИЛЬТР» для изготовления скважинных фильтров применяет передовую каркасно-навитую конструкцию «ТЭКО-СЛОТ». Фильтрующий элемент (ФЭЛ ТС) изготавливается из профилированной треугольной проволоки с заостренными гранями. Проволока по спирали наматывается на каркас, состоящий из направляющих в виде стержней треугольной, круглой или многогранной формы. В каждой точке пересечения проволока сваривается с каркасом точечной контактной сваркой. Шаг намотки проволоки определяет величину щелевого зазора фильтра. Данная конструкция позволяет обеспечить механическую прочность, высокую пропускную способность и гарантирует задержание механических примесей заданной величины, а также предотвращает фильтр от забивания. Фильтрующий элемент изготавливается полностью из нержавеющей стали 12Х18Н10Т (по заказу может изготавливаться из специальных сплавов или титана).

Фильтрующий элемент ФЭЛ ТС отлично зарекомендовал себя в работе и уже используется более, чем на 2000 промышленных предприятий в России и за рубежом.

Несущая труба (основание фильтра) обычно выполняется из стандартной обсадной трубы. При этом может быть применена как нержавеющая сталь, так и обычная углеродистая. Перфорация располагается по специально рассчитанной схеме, исходя из необходимой производительности скважины, высоты водоносного слоя и характеристик грунта. Отверстия могут иметь форму вытянутых щелей, круглое или тороидальное сечение. Перфорация выполняется на специальном станке газо-плазменной резки.

Отстойник для шлама представляет собой прямой участок основания фильтра с заглушкой. Он необходим для накопления проскакивающих через фильтр мелких частиц, а также для предотвращения заиливания перфорированной части основания фильтра.

Достоинства скважинных фильтров производства «ТЭКО-ФИЛЬТР»:

  • надежно защищают от повреждения погружные насосы и другое оборудование;
  • обеспечивает высокую пропускную способность;
  • обладает механической прочностью;
  • изготавливаются только из материалов, устойчивых к коррозии;
  • долговечны;
  • применимы для любых грунтов и пород в любой местности;
  • сохраняют качество воды и все ее природные свойства.

У нас есть опыт изготовления  и внедрения  систем скважинных фильтров как для крупных водозаборов, так и для небольших промышленных предприятий и организаций.

Выбирая нашу продукцию, Вы получаете качественные изделия от производителя, без посредников и наценок. Все оборудование производятся с учетом индивидуальных требований заказчика и проходит проверку качества на всех этапах производства.
